Tiết lộ cốt lõi của thông gió hiệu quả - phân tích toàn diện và chuyên sâu của quạt thông gió có ống dẫn

1. A là gì quạt thông gió ? Đưa bạn để hiểu "động mạch phổi" kỳ diệu của nó

1.1 Định nghĩa của quạt ống dẫn : Trái tim sức mạnh của luồng không khí

Quạt thông gió có ống dẫn (quạt thông gió có ống dẫn) là thiết bị thông gió được lắp đặt trong hệ thống ống dẫn. Nó được điều khiển bởi năng lượng cơ học để đẩy không khí chảy vào ống dẫn để đạt được vận chuyển hàng không, thông gió và xả. Nó tương tự như các động mạch trong phổi người và là "trái tim sức mạnh" của việc xây dựng lưu thông không khí và quản lý chất lượng.

So với quạt đứng trên sàn thông thường hoặc gắn trên tường, quạt có thể kết nối các mạng ống dẫn phức tạp và vận chuyển không khí đến nhiều không gian trên một khoảng cách dài để đạt được kiểm soát thông gió được phân vùng và quản lý không khí chính xác.

1.2 Nguyên tắc làm việc: Phép thuật của luồng không khí ly tâm và trục

Thành phần cốt lõi của quạt ống là bánh công tác quạt. Khi động cơ quay, bánh công tác quay để điều khiển chuyển động không khí, tạo ra luồng không khí và áp suất gió. Thiết kế của hệ thống ống dẫn hướng dẫn luồng không khí để đảm bảo lưu lượng không khí mịn.

Các chế độ làm việc chung là:

Quạt lưu lượng trục: luồng khí được thổi ra dọc theo trục của bánh công tác, với thể tích không khí lớn nhưng áp suất không khí thấp, phù hợp cho các dịp thông gió có độ bền thấp.

Quạt ly tâm: Luồng khí đầu tiên đi vào bánh công tác theo chiều dọc và sau đó được thải ra triệt để, tạo ra áp suất không khí cao, phù hợp cho các ống dẫn không khí đường dài hoặc phức tạp.

Quạt dòng hỗn hợp: Kết hợp các lợi thế của cả hai, có tính đến các yêu cầu về thể tích không khí và áp suất không khí.

Bằng cách cấu hình một cách hợp lý loại hình quạt và bố cục đường ống, hệ thống quạt ống có thể đạt được lưu thông không khí hiệu quả và tiết kiệm năng lượng.

1.3 Tầm quan trọng của quạt ống

Với sự cải thiện của việc xây dựng niêm phong và cải thiện nhận thức về chất lượng không khí trong nhà, tầm quan trọng của quạt ống đã trở nên ngày càng nổi bật. Nó không chỉ là nguồn năng lượng của hệ thống thông gió, mà còn ảnh hưởng trực tiếp đến chất lượng không khí, sự thoải mái và hiệu quả năng lượng.

Dòng chảy chéo Booster Fan mạnh mẽ quạt ống xả công nghiệp

2. Một so sánh lớn của các loại quạt ống khác nhau: cái nào là tốt nhất?

2.1 Quạt ống lưu lượng trục: Một bậc thầy có thể tích không khí lớn và áp suất không khí thấp

Quạt lưu lượng trục có cấu trúc đơn giản, bánh công tác tương tự như chân vịt và luồng không khí được thổi ra dọc theo trục. Nó phù hợp cho các môi trường có điện trở thấp, chẳng hạn như các nhà máy lớn và hội thảo với thông gió cao.

Ưu điểm: Khối lượng không khí lớn, lắp đặt linh hoạt, tiếng ồn thấp, mức tiêu thụ năng lượng tương đối thấp.

Nhược điểm: Áp lực gió hạn chế, không thể đáp ứng nhu cầu của các ống dẫn phức tạp hoặc đường dài.

2.2 Quạt ống ly tâm: Nemesis của điện trở ống

Cánh tác của quạt ly tâm là bán mở hoặc đóng, và không khí được ném ra ngoài sau khi đi vào, tạo ra áp suất cao hơn. Thích hợp cho các đường ống phức tạp, vận chuyển đường dài và các dịp mà sức đề kháng gió cao cần phải được khắc phục.

Ưu điểm: Áp lực gió cao, phạm vi rộng của các ứng dụng, hiệu quả ổn định.

Nhược điểm: Kích thước lớn, cấu trúc phức tạp, mức tiêu thụ năng lượng cao hơn và tiếng ồn so với quạt lưu lượng dọc trục.

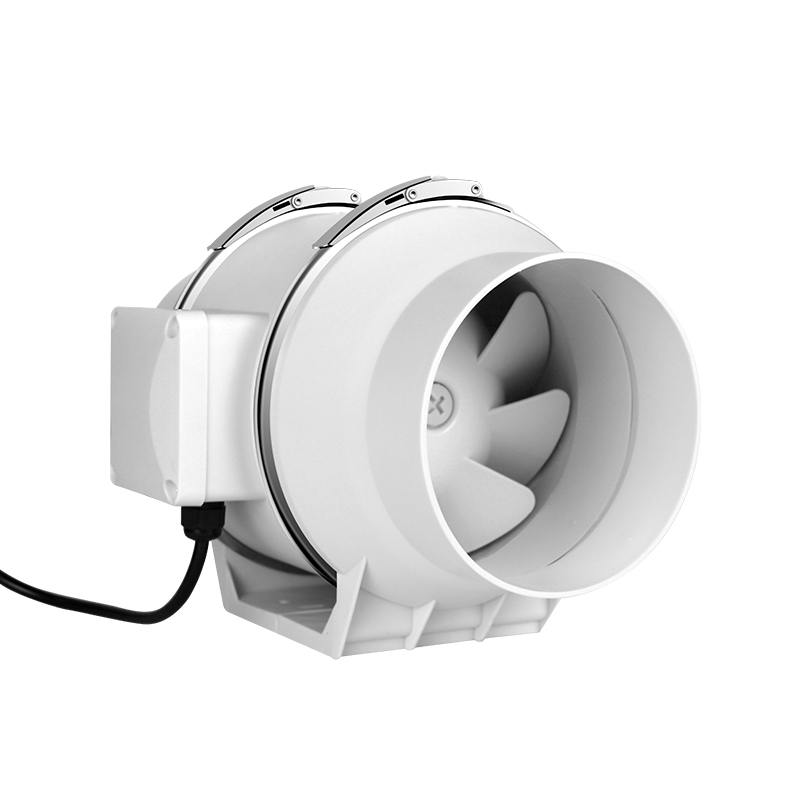

2.3 Quạt ống lưu lượng hỗn hợp: Một lựa chọn lý tưởng cho cả hai

Thiết kế bánh công tác của quạt dòng hỗn hợp kết hợp các đặc tính trục và ly tâm, và hướng luồng không khí có cả hai thành phần trục và hướng tâm. Áp suất gió và thể tích không khí được cân bằng, phù hợp cho các hệ thống kháng trung bình.

2.4 quạt ống dẫn mái: Chuyên gia ống xả ngoài trời

Thường được lắp đặt trên mái nhà, thích nghi với môi trường ngoài trời, với các chức năng chống thấm, chống ăn mòn và chống bụi. Thường được sử dụng trong nhà bếp, phòng tắm và ống xả công nghiệp.

3. Chiến lược thiết kế: Làm thế nào để tạo ra một hệ thống quạt hiệu quả, tiết kiệm năng lượng và im lặng?

3.1 Lựa chọn quạt: Tính toán khoa học về thể tích không khí và áp suất không khí

Tính toán chính xác về thể tích không khí và áp suất không khí là cơ sở để lựa chọn. Khối lượng không khí (M³/H) xác định khả năng lưu thông không khí và áp suất không khí (PA) phản ánh khả năng vượt qua điện trở của ống dẫn. Khi chọn, khu vực xây dựng thực tế, mục đích, mật độ nhân sự và yêu cầu xả phải được kết hợp để tránh làm tăng sức mạnh một cách mù quáng và gây ra chất thải.

3.2 Thiết kế ống: Bố cục hợp lý để giảm mất áp lực

Các ống dẫn nên sử dụng các vật liệu tường bên trong mịn (như tấm thép mạ kẽm, hợp kim bằng thép không gỉ hoặc nhôm), và tránh khuỷu tay sắc, thay đổi đường kính đột ngột và các cấu trúc khác để giảm thiểu nhiễu loạn lưu lượng không khí và mất áp lực.

Đường kính ống hợp lý, bán kính khuỷu tay và thiết kế hướng có thể cải thiện đáng kể hiệu quả tổng thể của hệ thống.

3.3 Kiểm soát tiếng ồn: Đảm bảo môi trường yên tĩnh

Các nguồn tiếng ồn chính bao gồm rung động cơ, tiếng ồn của luồng khí cánh quạt và cộng hưởng đường ống. Sử dụng các giá đỡ hấp thụ sốc đàn hồi để giảm truyền rung, và lắp đặt bộ giảm thanh và vật liệu cách điện âm thanh để giảm hiệu quả tiếng ồn. Bánh công tác được thiết kế với hình dạng khí động học được tối ưu hóa, cũng có thể làm giảm tiếng ồn hoạt động.

3.4 Công nghệ tiết kiệm năng lượng: Quy định tốc độ tần số thay đổi và động cơ hiệu quả cao

Bộ chuyển đổi tần số tự động điều chỉnh tốc độ quạt theo nhu cầu thời gian thực để tránh hoạt động đầy tải và giảm mức tiêu thụ năng lượng. Động cơ đồng bộ nam châm vĩnh cửu hiệu quả cao được sử dụng và hiệu quả cao hơn 5-10% so với động cơ truyền thống.

4. Hồ sơ ứng dụng: Làm thế nào để quạt ống giúp môi trường thương mại, công nghiệp và gia đình?

4.1 Khu phức hợp thương mại: Tạo ra một môi trường không gian thoải mái và dễ chịu

Các trung tâm mua sắm, tòa nhà văn phòng, khách sạn và các tòa nhà công cộng khác được đông dân cư và có yêu cầu cao về lưu thông không khí và chất lượng. Quạt ống được kết hợp với các hệ thống điều hòa không khí trung tâm và không khí trong lành để đạt được điều khiển phân vùng đa khu vực.

Thông qua hệ thống điều khiển thông minh, khối lượng không khí và tốc độ gió được điều chỉnh trong thời gian thực, có tính đến tiết kiệm năng lượng và sự thoải mái.

4.2 Cây công nghiệp: Loại bỏ các loại khí và nhiệt có hại

Các hội thảo sản xuất, phòng thí nghiệm, khu vực lò nướng, vv tạo ra bụi, khí có hại và một lượng lớn nhiệt. Hệ thống quạt ống dẫn nhận ra kiểm soát áp lực tiêu cực, loại bỏ hiệu quả các khí bị ô nhiễm và bảo vệ sức khỏe của người lao động.

Đồng thời, quạt ống dẫn hỗ trợ bố trí ống dẫn phức tạp và thích nghi với các môi trường công nghiệp khác nhau.

4.3 Các tổ chức y tế: Người bảo vệ không khí phòng sạch

Phòng phẫu thuật của bệnh viện, ICU, vv đòi hỏi sự sạch sẽ và môi trường áp lực tích cực để ngăn ngừa nhiễm trùng chéo. Quạt ống được liên kết với các hệ thống lọc hiệu quả cao để đảm bảo độ sạch không khí và hướng dòng chảy.

4.4 Khu dân cư hiện đại: Cải thiện chất lượng không khí dân cư

Khi chất lượng cuộc sống của mọi người được cải thiện, người hâm mộ ống dẫn đóng vai trò quan trọng trong các hệ thống không khí trong lành. Ổn định lưu thông không khí, trục xuất các chất gây ô nhiễm trong nhà và mang lại một môi trường lành mạnh và tươi mới.

5. Hướng dẫn đầy đủ về cài đặt và bảo trì, không thể bỏ qua cuộc sống của thiết bị

5.1 Thông số kỹ thuật cài đặt: An toàn và hiệu suất cũng quan trọng như nhau

Đảm bảo rằng quạt được cố định theo chiều ngang để ngăn ngừa thiệt hại rung.

Các ống được niêm phong chặt chẽ để ngăn chặn rò rỉ không khí ảnh hưởng đến hiệu quả.

Kết nối điện tuân thủ nghiêm ngặt các tiêu chuẩn an toàn để ngăn chặn các mối nguy hiểm hỏa hoạn.

Lắp đặt thiết bị giảm rung để giảm nhiễu và hao mòn cơ học.

5.2 Bảo trì hàng ngày: Đảm bảo hoạt động ổn định và hiệu quả

Thường xuyên làm sạch bụi trên bánh công tác quạt và đường ống để ngăn chặn sự tắc nghẽn và dòng chảy không khí.

Kiểm tra điều kiện chạy của động cơ và vòng bi, và bôi trơn và thay thế chúng kịp thời.

Giám sát tiếng ồn và độ rung, và xử lý các bất thường trong thời gian.

5.3 Lỗi thông thường và khắc phục sự cố

Thể tích không khí không đủ: Kiểm tra xem bánh công tác bị hỏng hay ống dẫn khí bị chặn.

Tiếng ồn tăng: Biến biến hoặc biến dạng lưỡi của quạt.

Động cơ quá nóng: Cung cấp năng lượng bất thường hoặc hoạt động quá tải.

Là thiết bị năng lượng cốt lõi của hệ thống không khí xây dựng, tầm quan trọng của quạt thông gió có ống dẫn là hiển nhiên. Nó không chỉ đảm bảo sự lưu thông và độ tươi của không khí trong nhà, mà còn ảnh hưởng trực tiếp đến sức khỏe và chất lượng cuộc sống của mọi người. Theo bảo tồn năng lượng toàn cầu hiện tại, giảm phát thải và nền tảng bảo vệ môi trường xanh, hiệu quả tiết kiệm năng lượng và hiệu suất bảo vệ môi trường của người hâm mộ ống dẫn đã trở thành trọng tâm của sự chú ý của ngành. Với sự phát triển của công nghệ xây dựng thông minh, các quạt ống cũng liên tục tích hợp kiểm soát thông minh, Internet vạn vật và các công nghệ tiết kiệm năng lượng hiệu quả cao để đạt được quản lý không khí chính xác và linh hoạt hơn, và thúc đẩy các hệ thống thông gió xây dựng lên cấp cao hơn.

Trong tương lai, quạt thông gió có đường ống sẽ không còn là thiết bị cơ học, mà là một phần quan trọng của hệ thống quản lý không khí thông minh. Thông qua thiết kế sáng tạo, ứng dụng vật liệu mới và quy định thông minh, ngành công nghiệp quạt ống đang mở ra các cơ hội phát triển chưa từng có. Các kỹ sư và nhà thiết kế cũng phải đối mặt với những thách thức kỹ thuật cao hơn - làm thế nào để đạt được sự tiết kiệm năng lượng tối đa và bảo vệ môi trường trên cơ sở đảm bảo sự thoải mái và sức khỏe. Chọn thiết bị quạt ống dẫn thích hợp và hiệu quả không chỉ ảnh hưởng đến chất lượng của dự án, mà còn ảnh hưởng đến sự phát triển bền vững của tòa nhà.

Là một liên kết chính trong "hệ thống thở" của các thành phố và các tòa nhà, quạt thông gió sẽ đóng một vai trò quan trọng hơn trong các tòa nhà xanh và thông minh trong tương lai và trở thành một lực lượng vững chắc để thúc đẩy sự cải tiến liên tục của môi trường sống của con người.
